超细氢氧化铝(氢氧化铝微粉)特点该氢氧化铝是化学合成法生产，白度极高，低铁、低硅、低钠、原晶粒度分布窄、具有良好的分散性及低吸油率。

　　用途:(1)用作电线、电缆、树脂、合成橡胶、PVC等的阻燃填充料，电子陶瓷，医药工业，它可以提高制品的阻燃性、耐电弧性、耐痕迹性等。(2)用作催化剂以及催化剂载体。(3)用作铜板纸表面涂层和阻燃纸的填充料。该产品表面的排列有强烈的平行于外涂层的趋势，故用它造出的铜板纸表面平滑，富有光泽，白度高，遮盖性好，由于其对油墨的吸收性强，因此，它适用于高速印刷。

　　通过控制间断碳分、连续碳分的工艺条件,可以生产出填料级的氢氧化铝;但碳分工艺所生产氢氧化铝产品的吸油率较高(约35ml/100g),这主要是由于碳分所生产氢铝颗粒的结晶疏松多孔及晶体表面粗糙所致。

　　通过控制间断种分的分解温度、分解时间、种子系数以及加入方式等工艺,可实现中位径为50～65μm且晶体发育较为完善的高白填料级氢氧化铝的生产;间断种分初期的分解速度较快,这主要是由于初期的分解动力大,并且加入的种子是经过磨细所得得活性较高的氢铝;但间断种分所得次颗粒之间缝隙较大,从而也使得其吸油量较高;碳分和种分种子对间断种分产品的粒度和吸油量的影响不明显。

　　连续种分可生产出中位径为60～85μm、且吸油率较低的高档高白填料氢氧化铝,这主要是由于连续种分的分解时间较长。

　　2014年全球氢氧化铝微粉行业市场规模为5.77亿美元，到2015年增长至6.07亿美元，灵核网预计到2016年氢氧化铝微粉市场规模将达到6.17亿美元。

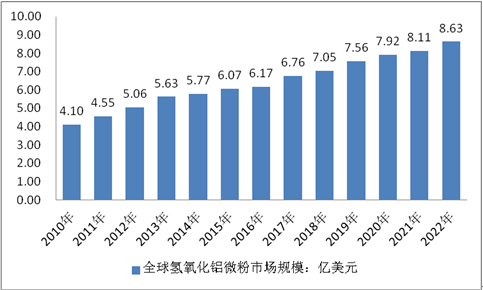

　　2010-2022年全球氢氧化铝微粉行业市场规模及预测：亿美元

　　2010年全球氢氧化铝微粉需求量为43.6万吨，2015年增长至64.2万吨，预计到2022年需求量将达到95.4万吨。

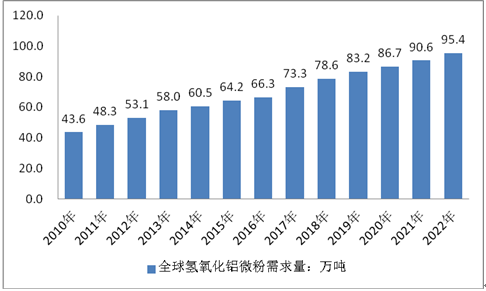

　　2010-2022年全球氢氧化铝微粉需求量及预测：万吨
